加载3D模型

我们可以在 Blender、Maya、3dsMax 等软件中创建模型，在 Three.js 中加载渲染。

一、模型格式

Three.js 支持多种模型格式，包括 GLTF、OBJ、FBX 等，每种格式都有其独特的特点和适用场景。其中 GLTF 格式是 Three.js 推荐的格式，它支持动画、材质、纹理等。以下两种格式是常见的模型文件格式：

1、GLTF/GLB

GLTF（GL Transmission Format）是一种开放的 3D 文件格式，专为 Web 应用设计。它支持丰富的材质、动画和压缩选项。 GLB 是 GLTF 的二进制版本，包含所有数据在一个文件中，便于传输。 GLTF/GLB 格式被广泛认为是 Web 上的“JPEG of 3D”，因为它的高效性和广泛支持。

GLTF和GLB本质上是相同的数据结构，但封装方式不同。以下是它们的详细区别：

	.gltf	.glb
文件类型	文本格式（JSON）	二进制格式（包含 JSON 和二进制数据）
可读性	高（可手动查看和修改）	低（需要工具解析）
资源封装方式	分离：模型 .gltf + 数据 .bin + 贴图 .jpg/.png	打包：模型数据、贴图等资源全部封装在一个二进制文件中
文件结构	多文件结构	单文件结构
贴图存储	外部图片文件	可内嵌为二进制
适合调试	是	否
加载速度	稍慢（需加载多个文件）	快（单文件加载）
体积大小	略大（冗余 JSON 和外部文件）	通常更小（压缩后更适合网络传输）
网络传输效率	一般（多个 HTTP 请求）	高（单一 HTTP 请求）
推荐使用场景	调试、开发、需要可读性强的场合	发布、网络传输、移动端场景

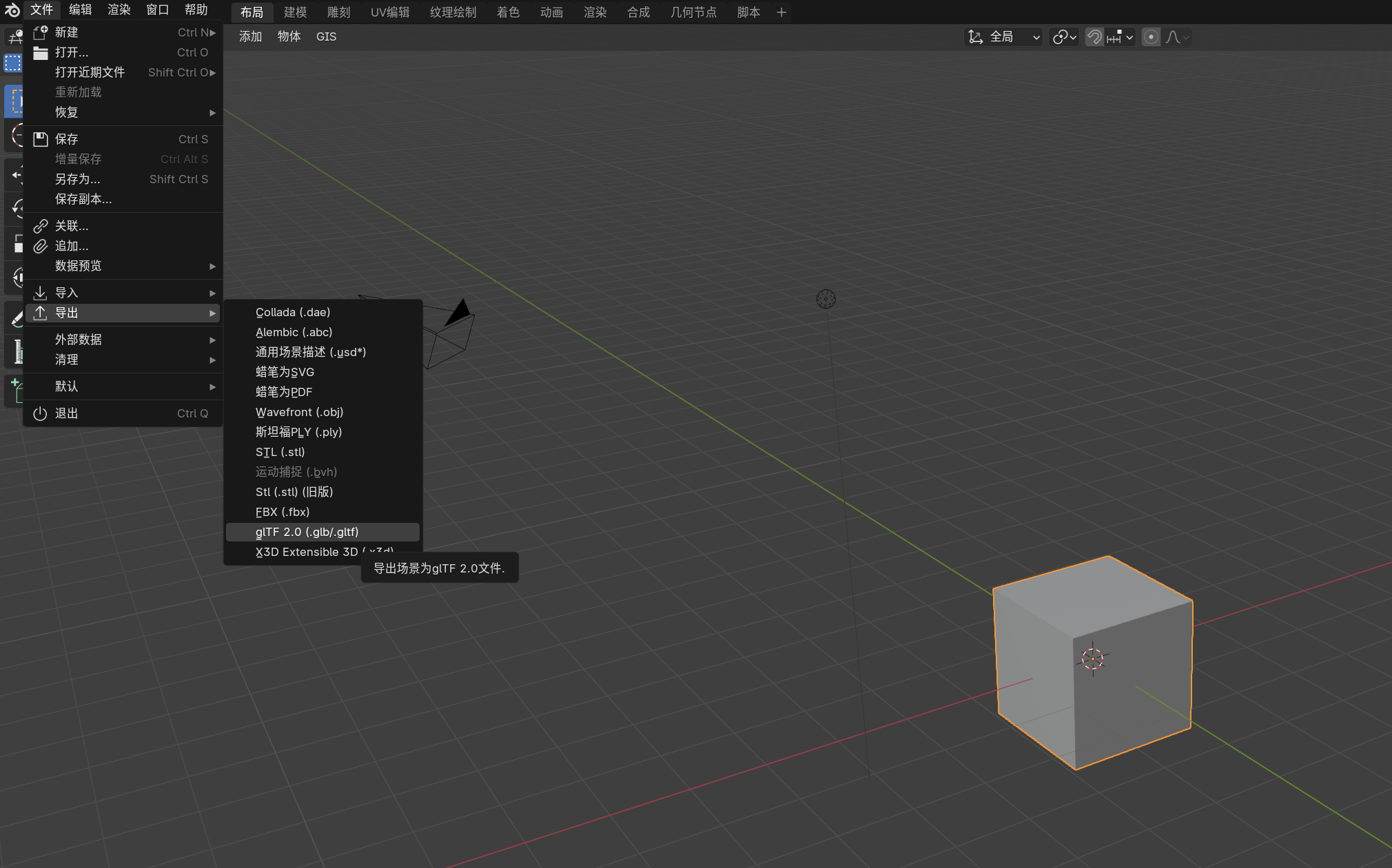

常见的3D建模软件都能导出以上格式的模型，以Blender软件为例，导出GLTF格式的模型：

2、OBJ

OBJ 格式是一种简单的文本格式，广泛用于 3D 建模和渲染。 它支持几何形状和材质，但不支持动画。 由于其简单性，OBJ 文件通常较大，不适合复杂的场景。

二、加载模型

1、加载基础模型

这里用Three.sj官方示例中的模型为素材，加载的主要代码：

import { GLTFLoader } from "three/addons/loaders/GLTFLoader.js";

const loader = new GLTFLoader();
loader.load("/model/Soldier.glb", gltf => {
  const model = gltf.scene;
  // 设置模型位置为场景中心
  model.position.set(0, 0, 0);
  scene.add(model);
});

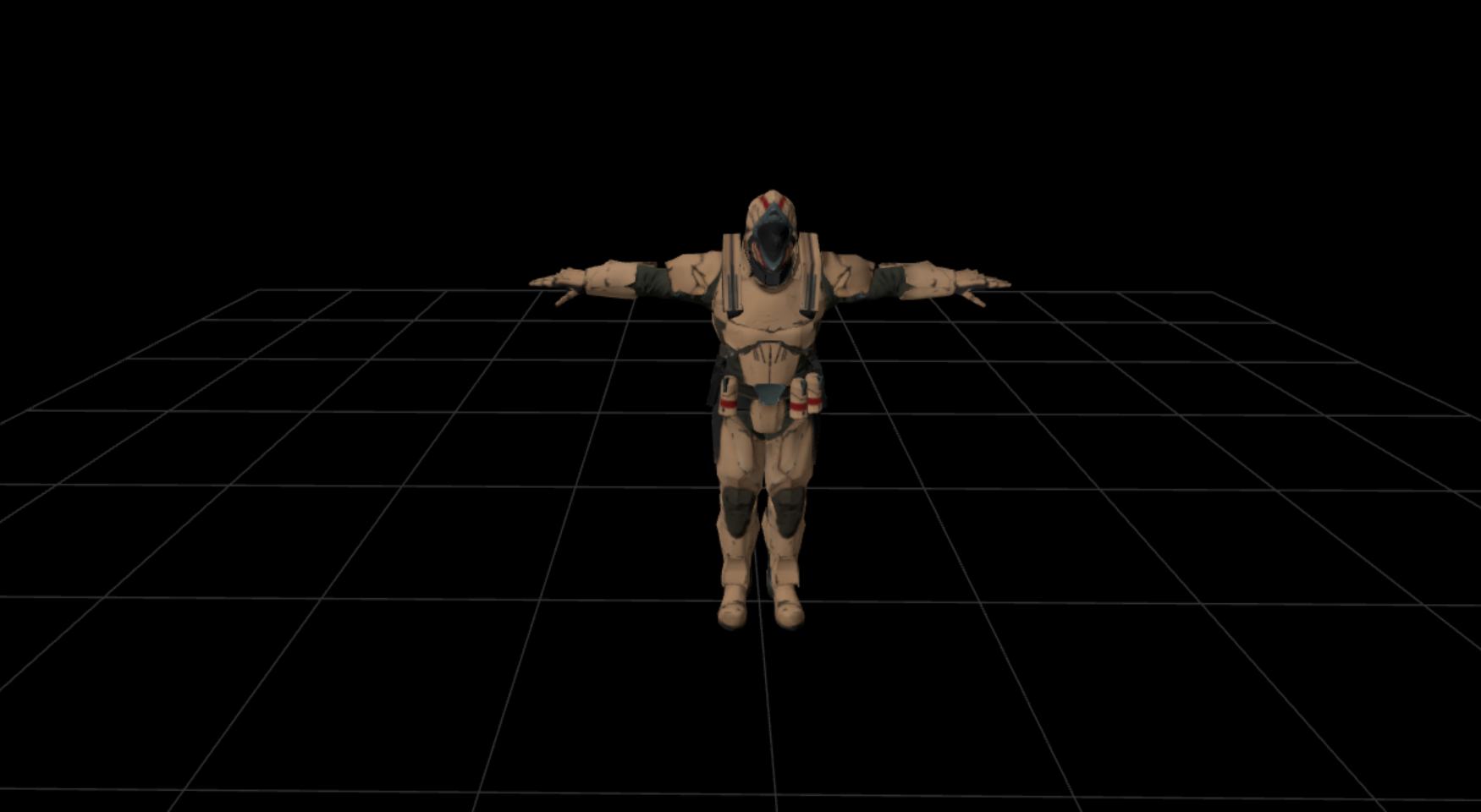

gltf.scene为整个模型部分，可以直接添加到当前场景scene中，也可以用于指定其位置(position)，旋转方向(rotation)，缩放大小(scale)操作。

2、调用模型动画

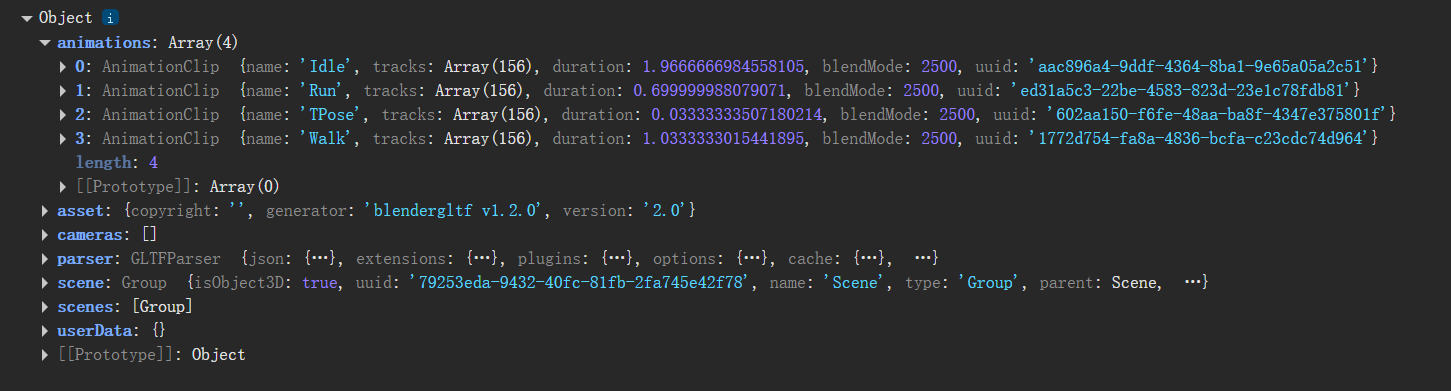

GLTF模型中可以存储3D建模软件中做好的动画。创建好的动画会存储在模型对象的animatinos属性中，Three.js只需要调用播放动画即可。浏览器控制台打印加载的gltf对象，可以看到animations中有4段动画：

我们选择name为Walk的动画进行播放：

let mixer: THREE.AnimationMixer;

// 加载模型
const loader = new GLTFLoader();
loader.load("/model/Soldier.glb", gltf => {
  const model = gltf.scene;

  // 设置模型位置为场景中心
  model.position.set(0, 0, 0);
  scene.add(model);

  // 设置动画
  const animations = gltf.animations;

  // 初始化动画混合器
  mixer = new THREE.AnimationMixer(model);

  // 播放动画（如果有）
  const walkAnimation = animations.find(animation => animation.name === "Walk");
  if (walkAnimation) {
    const walkAction = mixer.clipAction(walkAnimation);
    walkAction.play();
  }
});

在animate中更新动画：

const clock = new THREE.Clock();
// 渲染循环
function animate() {
  requestAnimationFrame(animate);
  const delta = clock.getDelta();
  mixer?.update(delta); // 每一帧都更新动画
  controls.update();
  renderer.render(scene, camera);
}

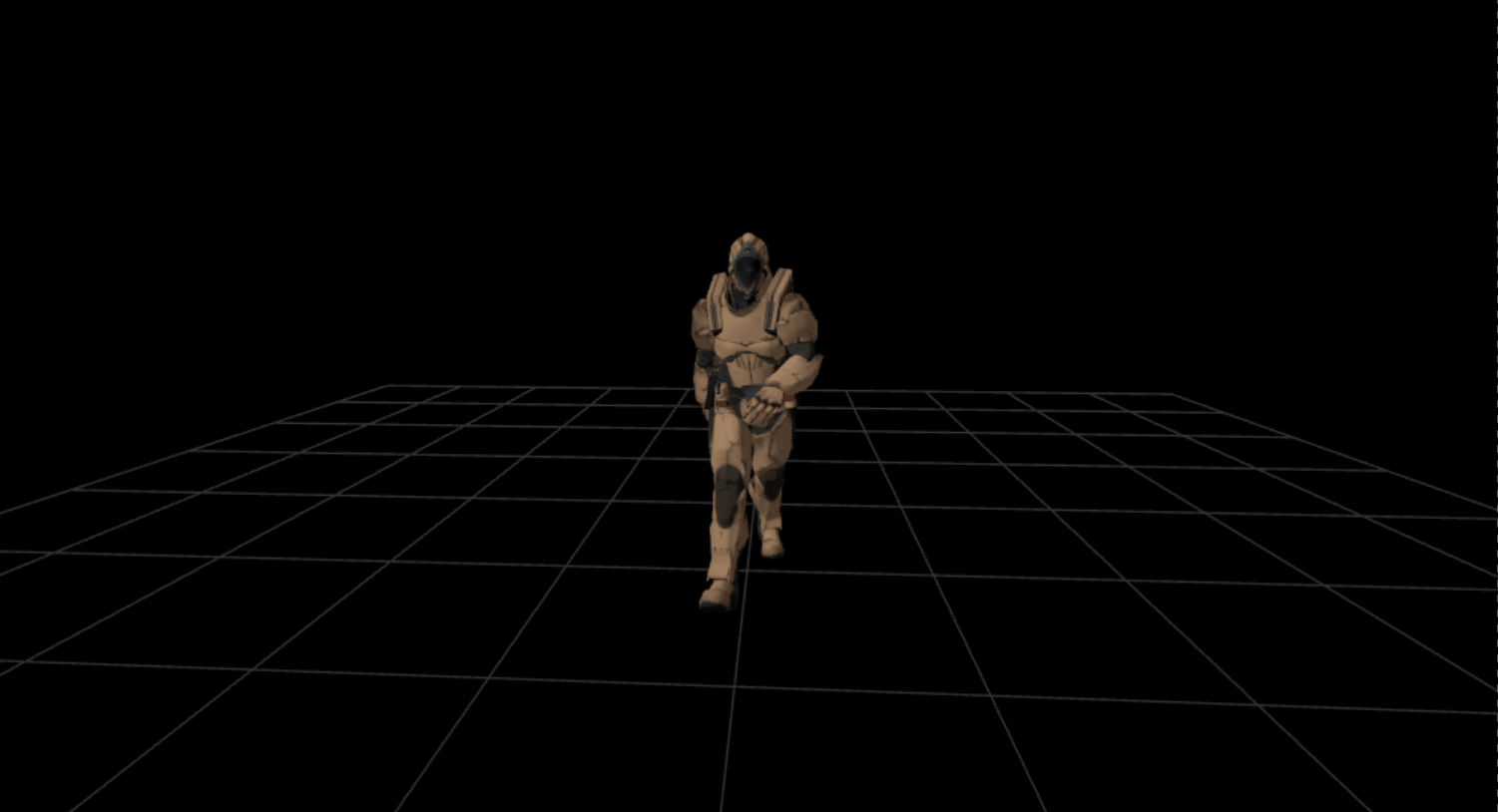

可以看到模型已经动起来了。接着换一个名称为Run的动画：

const runAnimation = animations.find(animation => animation.name === "Run");
if (runAnimation) {
    const runAction = mixer.clipAction(runAnimation);
    runAction.play();
}

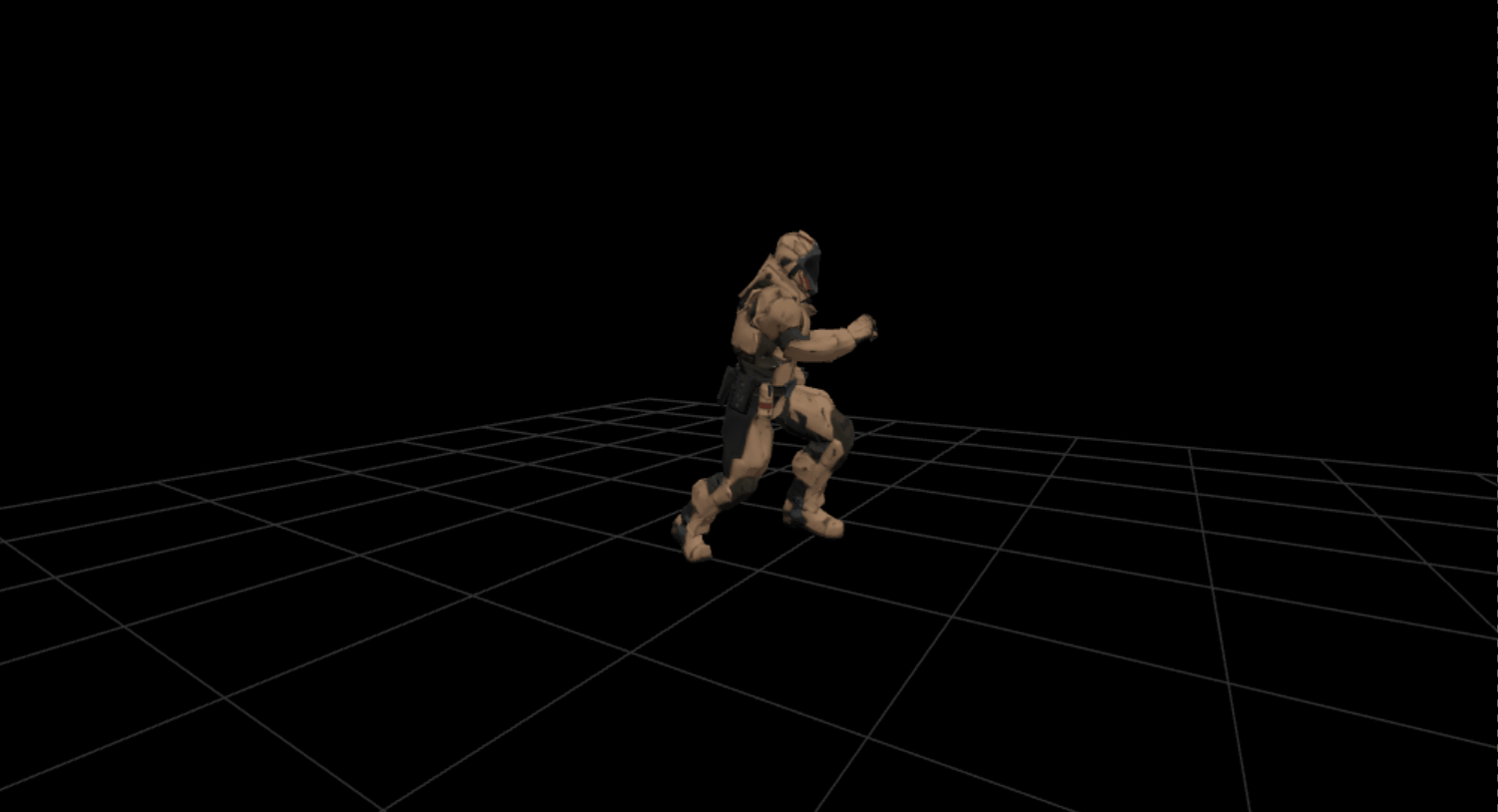

模型已经跑起来了。

三、模型优化

当模型比较复杂时，模型的体积就会很大，加载会消耗较多的时间。此时可以通过压缩模型减小体积，优化加载体验。用gltf-pipeline可以实现将一个未压缩的gltf模型转换为用Draco算法压缩的模型。

Draco 是 Google 开源的一种 3D 网格压缩算法，专门用于压缩几何数据（如顶点、法线、UV 等），尤其适合 .gltf/.glb 模型中的 Mesh、Geometry、Animation 等数据。

1、下载工具

gltf-pipeline是一个npm包，可以全局安装：

npm install -g gltf-pipeline

2、压缩模型

可以通过直接在命令行工具中运行压缩命令：

gltf-pipeline -i Soldier.glb -o Soldier.draco.glb -d --draco.compressionLevel 9 --draco.quantizePositionBits 14

选项/参数	含义
-i Soldier.glb	指定输入文件，即原始模型 Soldier.glb
-o Soldier.draco.glb	指定输出文件，压缩后的模型保存为 Soldier.draco.glb
-d 或 --draco.compressMeshes	开启 Draco 网格压缩
--draco.compressionLevel 9	设置 Draco 的压缩等级（0–10），越高压缩越强但编码/解码更慢；这里使用了较高的 9，用于减小文件体积
--draco.quantizePositionBits 14	设置顶点位置（Position）的量化精度为 14 位，值越小压缩率越高但模型精度越低；14 是一个常用的平衡值（默认是 14）

也可以写nodejs脚本调用改库实现压缩。设置不同的参数压缩后的体积也不尽相同，模型体积越大压缩的收益越大，关于gltf-pipeline的更多使用请参阅其官方使用说明。

3、加载压缩后的模型

加载使用上面的方法压缩后的模型时，需要用到DRACOLoader。DRACOLoader 是 Three.js 中用于加载 使用 Draco 压缩技术的 .glb/.gltf 模型的工具。

导入该工具：

import { DRACOLoader } from 'three/addons/loaders/DRACOLoader.js';

从本地的node_modules中找到Draco解码器文件，具体路径为：node_modules\three\examples\jsm\libs\draco

将draco文件夹拷贝到项目根目录下的public文件夹下，然后初始化DRACOLoader：

const loader = new GLTFLoader();
const dracoLoader = new DRACOLoader();
// 设置draco解码器文件所在位置的url
dracoLoader.setDecoderPath("/draco/");
loader.setDRACOLoader(dracoLoader);

loader.load("/model/Soldier.draco.glb", gltf => {
  // existed code
});

四、完整代码

以下是本文的主要源代码：

import * as THREE from "three";
import { OrbitControls } from "three/addons/controls/OrbitControls.js";
import { GLTFLoader } from "three/addons/loaders/GLTFLoader.js";
import { DRACOLoader } from "three/addons/loaders/DRACOLoader.js";

// 场景对象
const scene = new THREE.Scene();

// 渲染器
const canvas = document.querySelector("#canvas") as HTMLCanvasElement;
const renderer = new THREE.WebGLRenderer({ canvas, antialias: true });
renderer.setSize(window.innerWidth, window.innerHeight);

// 相机
const camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.1, 1000);
camera.position.z = -2.5;
camera.position.y = 3;

// 轨道控制器
const controls = new OrbitControls(camera, renderer.domElement);

// 创建主光源
const mainLight = new THREE.DirectionalLight(0xffffff, 1);
mainLight.position.set(5, 8, -5);
mainLight.castShadow = true;
mainLight.intensity = 2;
scene.add(mainLight);

// 创建环境光
const ambientLight = new THREE.AmbientLight(0xffffff, 0.5);
scene.add(ambientLight);

let mixer: THREE.AnimationMixer;

// 加载模型
const loader = new GLTFLoader();
const dracoLoader = new DRACOLoader();
dracoLoader.setDecoderPath("/draco/");
loader.setDRACOLoader(dracoLoader);
loader.load("/model/Soldier.draco.glb", gltf => {
  console.log(gltf);

  const model = gltf.scene;

  // 设置模型位置为场景中心
  model.position.set(0, 0, 0);
  scene.add(model);

  // 设置动画
  const animations = gltf.animations;
  mixer = new THREE.AnimationMixer(model);

  const runAnimation = animations.find(animation => animation.name === "Run");
  if (runAnimation) {
    const runAction = mixer.clipAction(runAnimation);
    runAction.play();
  }
});

// 创建网格辅助线
const gridHelper = new THREE.GridHelper(10, 10, 0x313131, 0x313131);
scene.add(gridHelper);

const clock = new THREE.Clock();
// 渲染循环
function animate() {
  requestAnimationFrame(animate);
  const delta = clock.getDelta();
  mixer?.update(delta);
  controls.update();
  renderer.render(scene, camera);
}
animate();

// 窗口大小改变时，更新渲染器和相机
window.addEventListener("resize", () => {
  renderer.setSize(window.innerWidth, window.innerHeight);
  camera.aspect = window.innerWidth / window.innerHeight;
  camera.updateProjectionMatrix();
});
